真空烧结炉一般由主机、炉膛、电热装置、密封炉壳、真空系统、供电系统、控温系统和炉外运输车等组成。密封炉壳用碳钢或不锈钢焊成，可拆卸部件的接合面用真空密封材料密封。为防止炉壳受热后变形和密封材料受热变质，炉壳一般用水冷或气冷降温。炉膛位于密封炉壳内。根据炉子用途,炉膛内部装有不同类型的加热元件，如电阻、感应线圈、电极和电子枪等。熔炼金属的真空炉炉膛内装有坩埚，有的还装有自动浇注装置和装卸料的机械手等。真空系统主要由真空泵、真空阀门和真空计等组成。

真空烧结炉，主要用于粉末冶金不锈钢，注射成型，钢棉制品等材料的真空烧结。

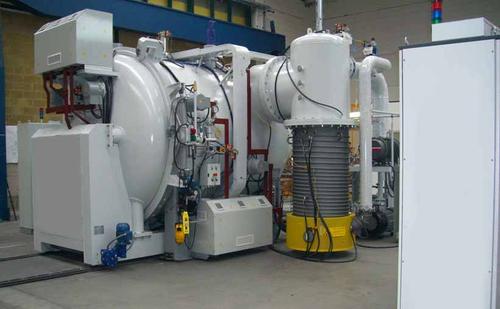

单室气冷真空烧结炉是由主机、真空系统、水冷系统、气冷系统、气动系统、电控系统和炉外运输车等组成。

风机设计在炉子的后部，当需要冷却时，先向炉内通入氮气启动风机，当风正常运转后再向炉内充入N2气至Xbar，通过热交换器冷却，经风管送风，对工件进行冷却。
